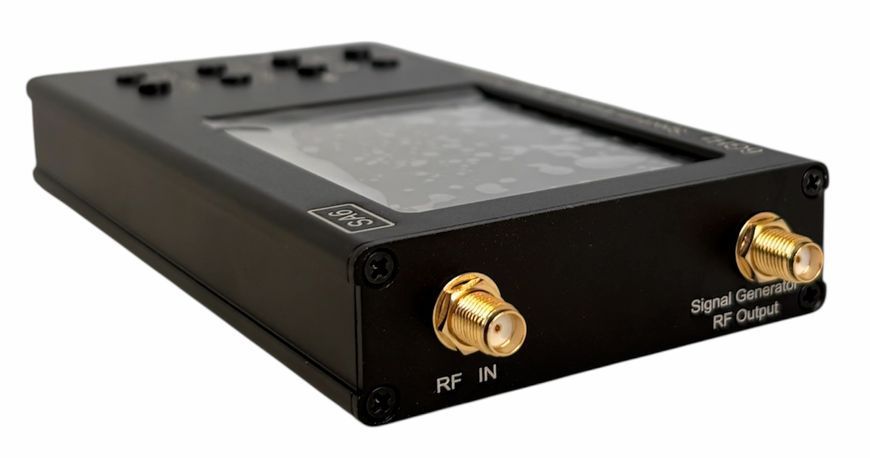

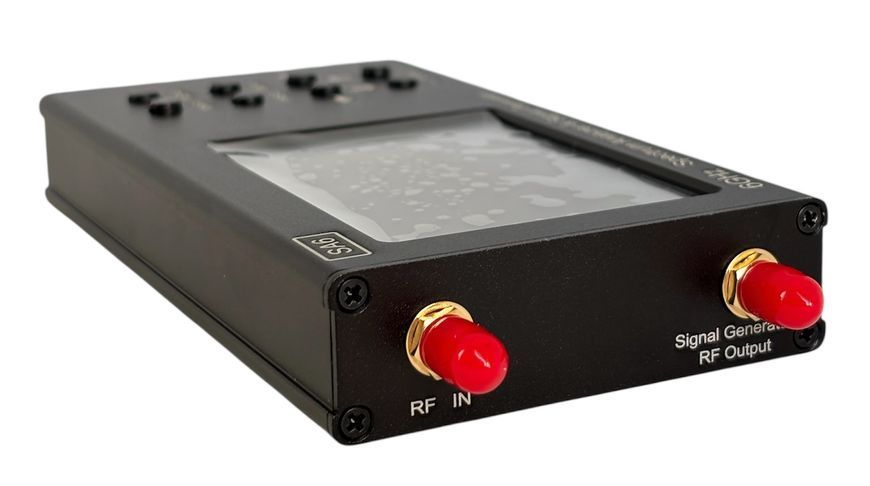

SA6 — це  портативний аналізатор спектру з розширеним діапазоном та джерело сигналу, призначений для відображення частотного спектру сигналів у діапазоні від 35 до 6200 МГц.

Аналізатор визначає амплітуду та частоту спектральних складових в аналізованому процесі. Аналізатор спектру може обробляти сигнали від усіх широко використовуваних технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS, GPS тощо. Ще однією ключовою особливістю є генератор трас з додатковими функціями, що дозволяє вимірювати частотну характеристику пасивних або активних пристроїв, таких як фільтри або підсилювачі. Програмне забезпечення дозволяє вимірювати КСВ та модулі втрат на відбиття. Для цього потрібен зовнішній спрямований відгалужувач та набір каліброваних вимірювань.

SA6 розроблений в першу чергу для польових робіт. Цей міцний, легкий та малопотужний пристрій дозволяє сервісним центрам та командам технічного обслуговування виконувати КХ-аналіз на місці для пусконалагоджувальних та ремонтних завдань. Крім того, аналізатор спектру можна викристовувати для ремонтних майстерень та радіоаматорів.

Наприклад, ви можете використовувати цей пристрій таким чином:

1. Встановіть зовнішню антену на базовій станції
2. Провести швидкий аналіз радіочастотного середовища
3. Перевірте належну роботу ретрансляційних комірок
4. Ремонт та налаштування ретрансляторів, генераторів, фільтрів тощо.
5. Виміряйте КСВ (коефіцієнт стоячої хвилі) під час використання зовнішнього спрямованого відгалужувача.

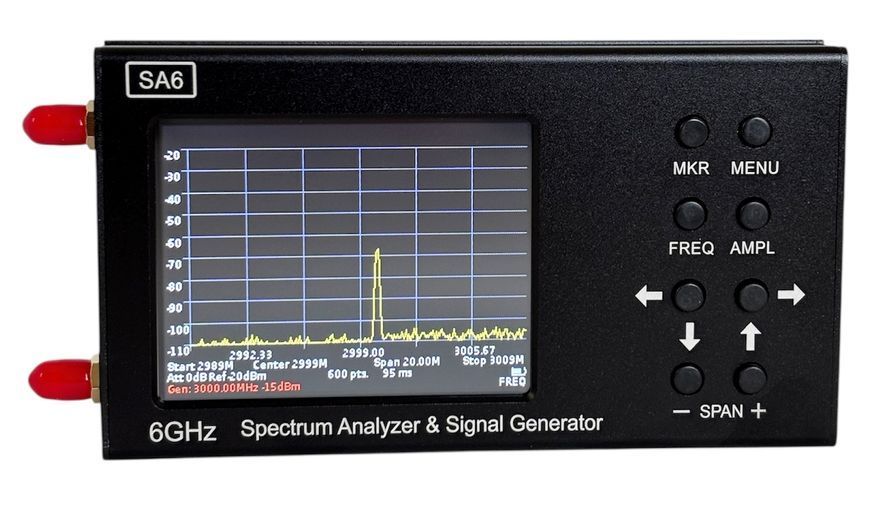

Пристрій керується одним із двох способів:

1. Використання кнопок та сенсорного екрана на пристрої.
2. Передача даних між аналізатором та ПК через USB-кабель. Всі дані вимірювань відображаються в режимі реального часу на екрані пристрою або ПК.

Характеристики:

3,2-дюймовий кольоровий резистивний сенсорний екран
Широкий діапазон частот: від 35 до 6000 МГц
Швидка зміна частоти: 500 точок за зміну
Висока точність вимірювання: 2 дБ у динамічному діапазоні 70-75 дБ
Винятково портативний для польового використання: вага всього 380 грамів
Розміри: 150 x 75 x 23 мм
Незалежне джерело живлення забезпечує 5-8 годин безперервної роботи

Дротова передача даних на ПК

Динамічний діапазон: 75 дБ (35-3000 МГц)
Динамічний діапазон: 70 дБ (3000-4500 МГц)
Максимальний діапазон: 6165 МГц
Смуга пропускання: 200 кГц, фіксована
Швидкість сканування для частот понад 100 МГц: 700 МГц/с
Час сканування для 100 МГц: <0,25 секунди
Фоновий шум до 3000 МГц: <-90 дБм
Фоновий шум 3000-4500 МГц: <-85 дБм
Фоновий шум на частоті 4500-6200 МГц: <-80 дБм
Характеристичний імпеданс: 50 Ом
КСХН у робочому діапазоні частот: <1,5
Внутрішній атенюатор: 0-30 дБ
Похибка при затуханні до 10 дБ: 2 дБ
Похибка при затуханні від 10 до 20 дБ: 5 дБ
Похибка при затуханні від 20 до 30 дБ: 8 дБ
Вихідна потужність генератора стеження: -15...-25 дБм
Точність у динамічному діапазоні: 2,0 дБ
Максимальна вхідна потужність при налаштуванні атенюатора 0 дБ: 10 дБм
Максимальна вхідна потужність при затуханні більше 20 дБ: +20 дБм

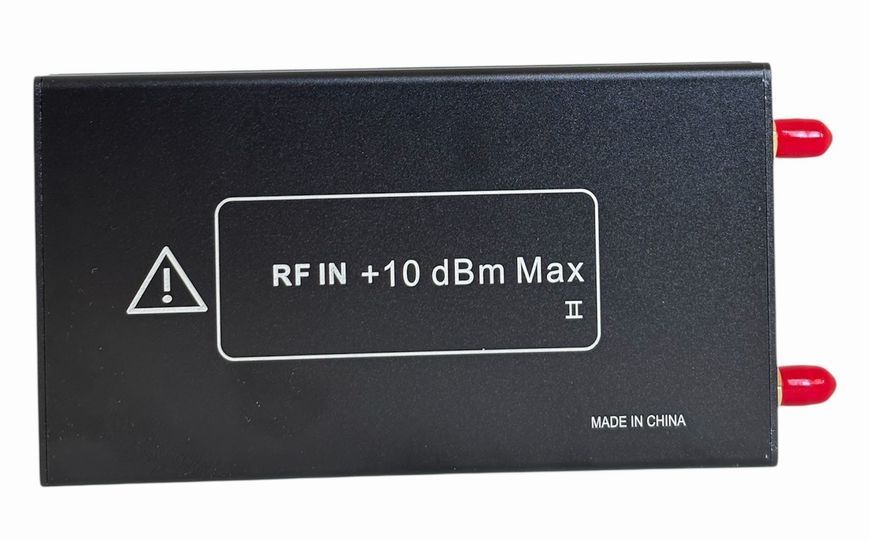

Максимальний вхідний вимірювальний сигнал: +10 дБм
Максимальна вхідна напруга постійного струму: 25 В
Максимальне споживання струму під час роботи від батареї: 450 мА
Максимальне споживання струму при живленні від USB: 500 мА (під час заряджання)
Акумулятор: 2500 мАг
Час роботи: 3 години
Час заряджання акумулятора: 5 годин
Стандартна конфігурація (SA6):
Аналізатор спектру SA6 *1
Подовжувач SMA-SMA 30 см *2
Кабель передачі даних Type-C – USB 10 см *1
Стилус *1
Адаптер SMA-KK *1|

Логарифмічно-періодична антена HT5.

Основні характеристики: Логарифмічно-періодична спрямована антена 1300 МГц-10 ГГц, підходить для тестування BeiDou/GPS, 2,4 ГГц, 5,8 ГГц та в мікрохвильовій безехогенній камері. Застосування: аналіз сигналів, позиціонування, придушення бічних пелюсток тощо. Діапазон випробувань: 1300 МГц-10 ГГц. Спрямоване підсилення: 6-9 дБі. КСХН: <1,5. Імпеданс: 500 Ом.

Таким чином, логарифмічно-періодична антена 1300 МГц-10 ГГц служить для різних галузей бездротового зв'язку, включаючи мобільний зв'язок, бездротові мережі, радіочастотні вимірювання та наукові дослідження. Вона пропонує широке застосування, відмінну якість зв'язку та широке покриття частот.

Застосування:

Антену можна використовувати з підсилювачами, аналізаторами спектру або векторними аналізаторами ланцюгів.

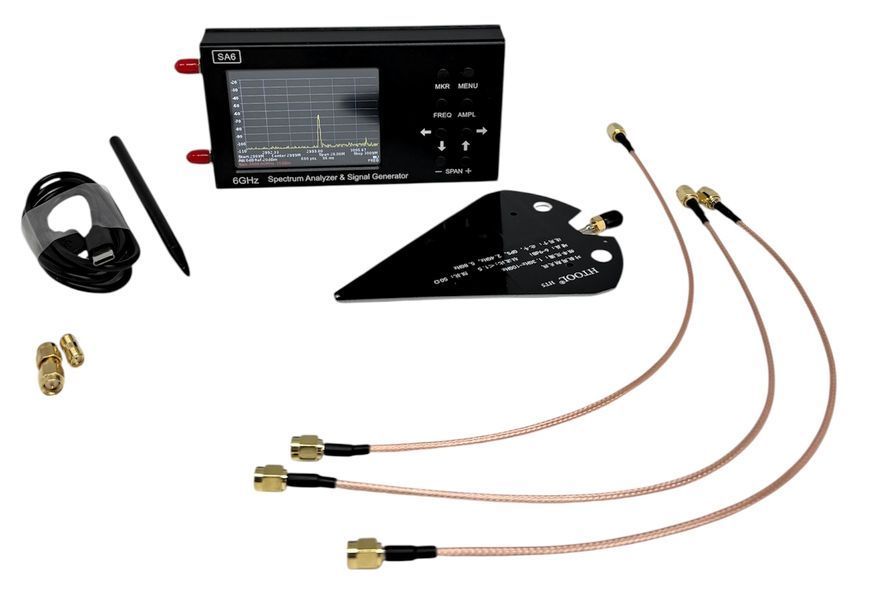

Комплектація:

Аналізатор спектру

Стилус

Антена

Перехідники SMA тато -SMA тато

Конектор SMA тато - F мама

Конектор перехідник SMA мама - SMA мама

Кабель USB Type-C

Інструкція

Упаковка
