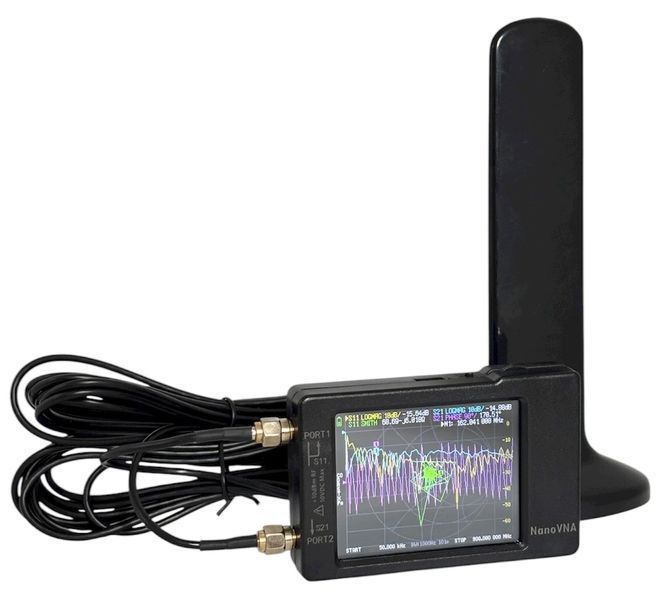

Увага: антена, зображена на фото, не входить в комплект, але її можна придбати окремо.

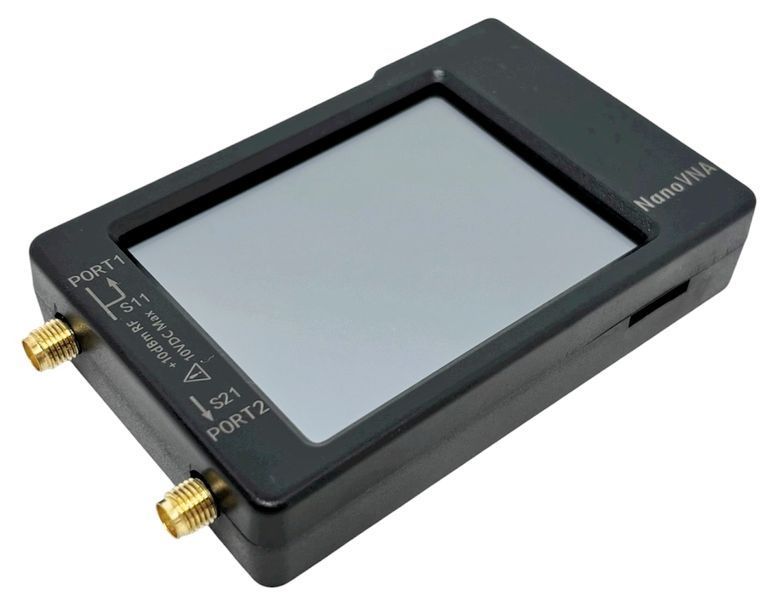

LiteVNA 64 — це компактний та потужний векторний аналізатор, призначений для налаштування антен, фільтрів, оцінки амплітудно- та фазочастотних характеристик резонансних систем, вимірювання SWR та імпедансу.

Це модернізована версія популярних NanoVNA та SAA2. Прилад використовує лише один змішувач, що дозволило суттєво зменшити розміри та споживання енергії. Завдяки внутрішньому ВЧ-перемикачу LiteVNA 64 може виконувати вимірювання S11 та S21, а також підтримує TDR і DTF аналіз за допомогою IFFT-розрахунків.

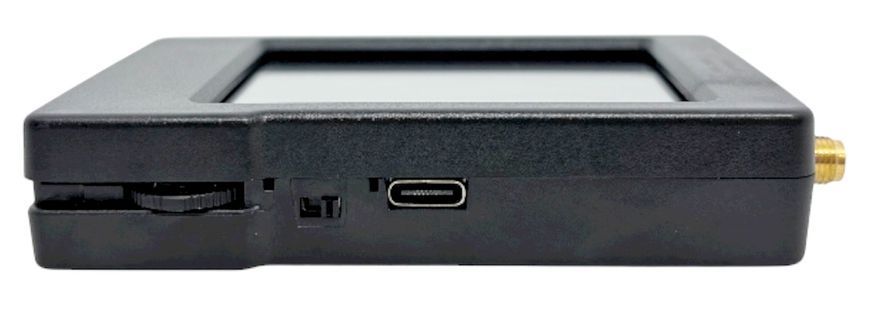

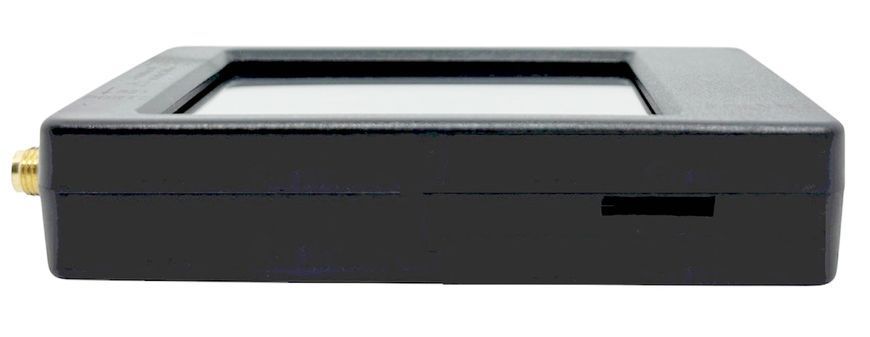

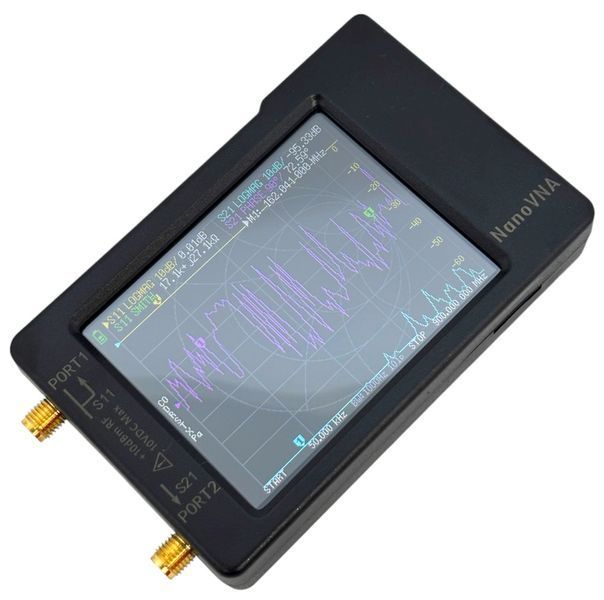

Прилад оснащений сенсорним дисплеєм 3,95″, на який виводиться графік вимірювань у діапазоні від 10 до 1001 точки. Вбудований акумулятор на 2000 мА·год дозволяє працювати автономно, а підключення до смартфона або ПК (Android/Windows) через USB-C дає змогу керувати пристроєм і переглядати результати в реальному часі. Також є слот для MicroSD — для збереження даних вимірювань та скріншотів у польових умовах.

Частотний діапазон до 6,3 ГГц робить LiteVNA придатним як для аматорської радіотехніки та IoT-застосунків, так і для тестування сучасних систем зв’язку у 5 ГГц діапазоні (Wi-Fi, FPV 5.8 ГГц тощо).

Характеристики:

Діапазон частот: 50 кГц – 6,3 ГГц

Динамічний діапазон:
• >70 дБ при f < 3 ГГц (після калібрування)
• >50 дБ при f ≥ 3 ГГц (після калібрування)

Рівень шуму S11:
• < -50 дБ при f < 3 ГГц
• < -40 дБ при f ≥ 3 ГГц

Точність частоти: < 0,5 ppm

Швидкість сканування:
• понад 550 точок/с (двоканальний режим)
• понад 800 точок/с (одноканальний режим)

Кількість точок сканування:
• Вбудований режим: 21 – 1024
• Через USB: 1 – 65535

Робочий температурний діапазон: -5°C…+50°C (нижче 0°C знижується автономність)

Живлення: USB 5V±0.5V, до 1A

Акумулятор: Li-Pol 3.7V, 2000 мА·год

Роз’єми: SMA female

Екран: 3.95″ TFT LCD (480×320)

Габарити: 57х96х19 мм

Вага: 100 г

Кольорова гамма: чорний

Виробництво: Китай

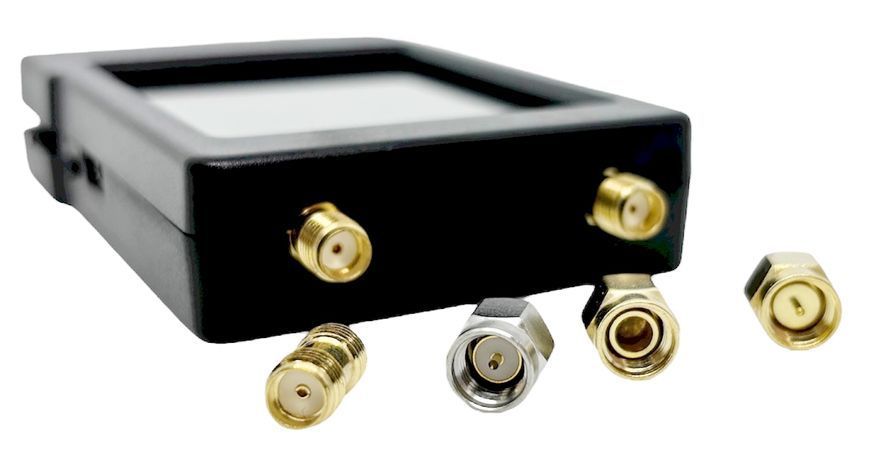

Комплектація:

1 × LiteVNA 64

1 × USB-C кабель

2 × коаксіальні кабелі SS405 (30 см, SMA)

1 × SMA адаптер “гніздо-гніздо”

1 × Калібрувальний елемент SMA Short

1 × Калібрувальний елемент SMA Load

1 × Калібрувальний елемент SMA Open
